Máy cắt cuộn thép 1800mm Tự động 15000kg 200KW

Máy cắt cuộn thép 600-1800mm Trọng lượng cuộn 15000kg

1. Mô tả hàng hóa:

Quá trình rạch thép liên quan đến các cuộn thép rộng được đưa qua một máy xén, máy cắt này sẽ cắt vật liệu thành các dải hẹp.Từ đó, các dải đã cắt (còn được gọi là sợi) sau đó được cuộn lại để tạo ra một cuộn dây có khe hẹp.

2. Giới thiệu:

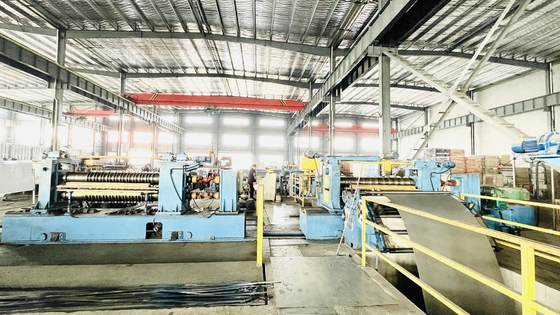

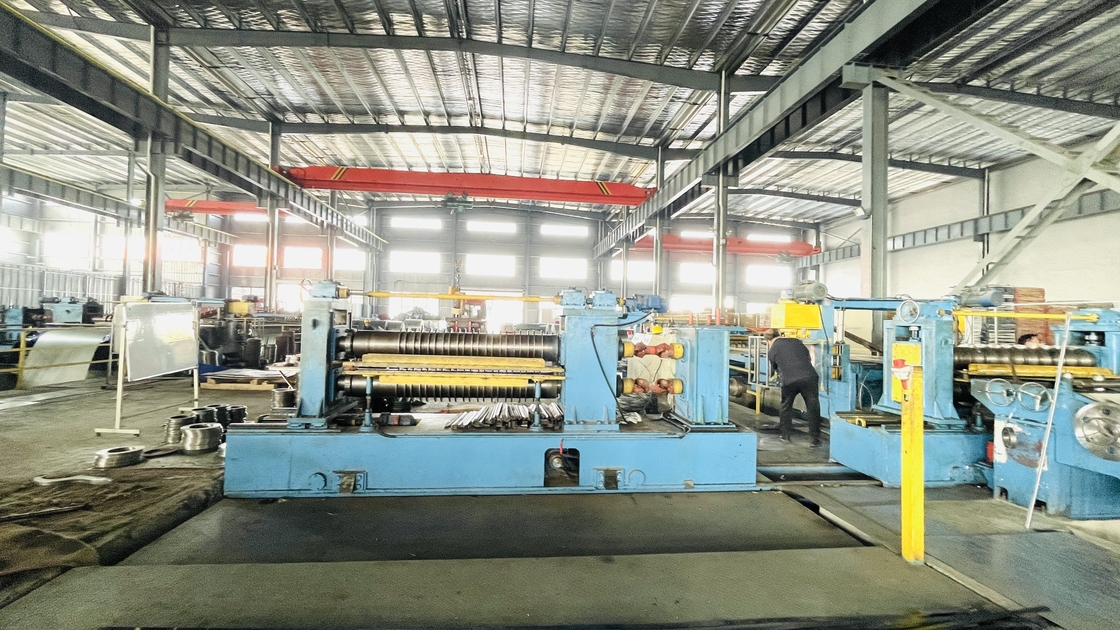

Dây chuyền xén tấm dày này, còn được gọi là máy xén cuộn kim loại, có thể cắt cuộn thép dày thành các cuộn nhỏ.Dây chuyền xén cuộn dày bao gồm: ô tô tải cuộn, trục quay kép tải trọng lớn, hướng dẫn đầu cuộn kiểu cổng thông tin, thiết bị ép và xẻng, bộ cấp liệu kẹp con lăn đôi, máy san năm con lăn, máy cắt cuối, bàn cuộn, Bộ nắn trung tâm, Bộ xén đĩa, bộ cuốn phế liệu, bộ tích lỗ, bộ phân tách & căng trước, bộ tách và chân vịt kiểu Portal, bộ thu hồi, ô tô dỡ hàng, điều khiển thủy lực và điều khiển điện.

Công suất của các mô hình khác nhau của dây chuyền xén tấm dày (máy xén cuộn kim loại):
Độ dày dải: (3 ~ 12) mm, (4-16) mm, (5 ~ 20) mm;
Chiều rộng dải: 500-1800mm, 800 ~ 2000mm hoặc 1000 ~ 2200mm.

3. Đặc điểm kỹ thuật chi tiết của Máy cắt cuộn:
3.1.Đường xẻ tấm MA- (3-12) × 1800mm
Chất liệu của cuộn: thép carbon HR / CR, tấm mạ kẽm, tấm thép màu, v.v.
Độ dày dải kim loại cuộn dây: (3 ~ 12) mm
Máy cắt cuộn Chiều rộng dải: 500 ~ 1800mm
Trọng lượng tối đa: 35000kgs

Đường kính của con lăn san lấp mặt bằng & con lăn căng: Φ210
Đường kính trục cắt cuộn kim loại Đường kính của trục cắt: Φ300
Máy cắt đĩa: 6CrW2Si, HRC56 ° ~ 58 °, OD500mm x ID300mm x T25mm.
Đường kính của khối trình biên dịch lại: Φ610mm
Đĩa tách: 65Mn, OD250 x ID95 x T10 / 20mm
Máy cắt cuộn Động cơ DC cho máy cắt và biên dịch: 160KW, 200KW.
Tốc độ máy cắt cuộn kim loại: (0 ~ 30) m / phút, có thể điều chỉnh

3.2.Đường xẻ tấm MA- (4-16) × 2200mm
Chất liệu của cuộn: thép carbon HR / CR như Q235, tấm mạ kẽm, tấm thép màu, v.v.
Độ dày dải: (4 ~ 16) mm
Chiều rộng dải cuộn kim loại: 800 ~ 2200mm
Máy cắt cuộn cuộn Trọng lượng tối đa: 40000kgs

Đường kính con lăn san lấp mặt bằng & con lăn căng: Φ230
Đường kính trục xén: Φ360
Máy cắt đĩa Metal Coil Slitter: 6CrW2Si, HRC54 ° ~ 56 °, OD600mm x ID360mm x T50mm.
Đường kính của khối biên dịch lại: Φ760mm
Máy rạch cuộn Tách đĩa: 65Mn, OD250 x ID110 x T10 / 20mm
Động cơ DC cho bộ cắt và biên dịch: 200KW, 250KW.
Tốc độ rạch: (0 ~ 30) m / phút, có thể điều chỉnh

3.3.Đường xẻ tấm MA- (5-20) × 2000mm
Chất liệu của cuộn: thép carbon HR / CR như Q235, tấm mạ kẽm, tấm thép màu, v.v.
Độ dày dải kim loại cuộn dây: (5 ~ 20) mm
Chiều rộng dải: 800 ~ 2000mm
Trọng lượng tối đa: 40000kgs

Đường kính con lăn san lấp mặt bằng & con lăn căng: Φ260
Đường kính cuộn dây kim loại Đường kính của trục cắt: Φ420
Máy cắt cuộn Máy cắt đĩa: 6CrW2Si, HRC54 ° ~ 56 °, OD650mm x ID420mm x T50mm.
Đường kính của khối biên dịch lại: Φ800mm
Đĩa tách: 65Mn, OD250 x ID110 x T10 / 20mm
Động cơ DC cho bộ cắt và biên dịch: 280KW, 315KW.
Máy rạch cuộn Tốc độ rạch: (0 ~ 20) m / phút, có thể điều chỉnh
