Thông tin chi tiết sản phẩm:
|
| Sản phẩm: | nhà máy cán nguội | Vật liệu: | thép carbon |
|---|---|---|---|
| Độ dày đầu vào: | 2,5mm | Chiều rộng đầu vào: | 700mm |
| Max. Tối đa coil weight trọng lượng cuộn dây: | 10000kg | Độ dày đầu ra: | ≥0,3 mm |
| Chiều rộng đầu ra: | 700mm | Đường kính bên trong của cuộn dây: | Ф510 mm |
| Điểm nổi bật: | nhà máy cán nguội thép carbon 4hi,nhà máy cán nguội ce 4hi,180m / phút nhà máy cán 4 hi |
||
1. Mô tả sản phẩm

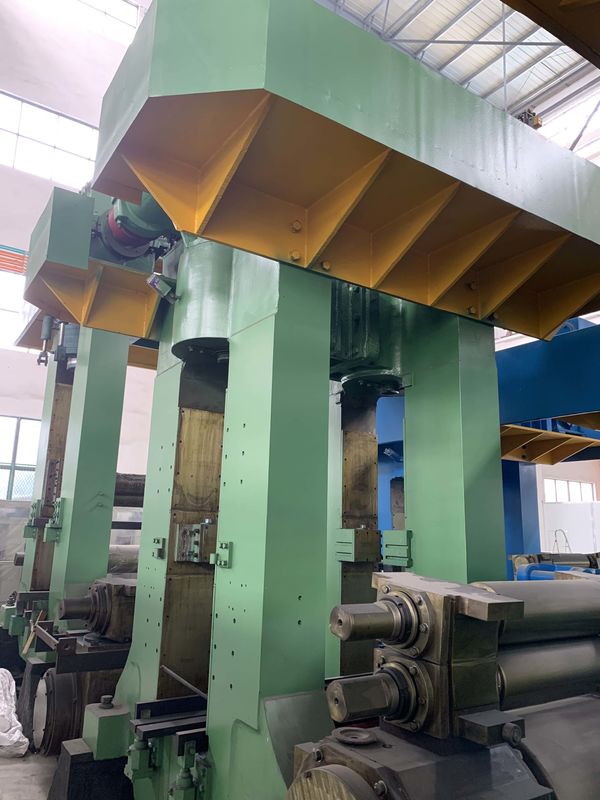

φ160 / φ620 × 800 4-HI Reversing Cold Rolling Mill tốc độ cán thép carbon 180 m / phút.
2. Chức năng chính
φ160 / φ620 × 800 Máy cán nguội đảo chiều 4-HIđược sử dụng để cán có thể đảo ngược thép cacbon trơn có độ chính xác cao và hiệu suất tốt, được dẫn động bằng con lăn dự phòng, với sức căng cuộn: T≤65 KN và tối đa.tốc độ lăn: v≤180 m / phút.
.
3. Quy trình xử lý: (để tham khảo)
4. Thành phần thiết bị:
4.1 Thiết bị cơ khí:
| Không. | Sự miêu tả | Đơn vị | Số lượng. |
| 1 | Nhà máy cán chính bốn cao | bộ | 1 |
| 2 | Thiết bị vặn vít điện | bộ | 2 |
| 3 | Thiết bị cân bằng thủy lực | bộ | 1 |
| 4 | Trục vạn năng | chiếc | 2 |
| 5 | Khung trục đa năng | bộ | 1 |
| 6 | Giá thay đổi con lăn làm việc | bộ | 1 |
| 7 | Thiết bị thay đổi con lăn thủy lực của con lăn dự phòng | bộ | 1 |
| số 8 | Giá thay đổi con lăn dự phòng | bộ | 1 |
| 9 | Nền tảng quy trình nhà máy phía trước / phía sau | bộ | 2 |
| 10 | Bộ thu hồi mở rộng thủy lực | bộ | 2 |
| 11 | Xả xe cuộn | bộ | 2 |
| 12 | Bu lông gốc | bộ | 1 |
4.2 Động cơ điện, điều khiển điện:
| Không. | Sự miêu tả | Đơn vị | Số lượng. |
| 1 | Động cơ chính | bộ | 1 |
| 2 | Động cơ thu hồi | bộ | 2 |
| 3 | Động cơ trục vít | bộ | 2 |
| 4 | Kiểm soát điện | bộ | 1 |
4.3 Thiết bị chất lỏng:
| Không. | Sự miêu tả | Đơn vị | Số lượng. |
| 1 | Hệ thống thủy lực chung (bao gồm giá đỡ van) | bộ | 1 |
| 2 | Trạm thủy lực uốn con lăn (bao gồm giá đỡ van) | bộ | 1 |
| 3 | Trạm bôi trơn dầu mỏng | bộ | 1 |
| 4 | Hệ thống bôi trơn dầu khí | bộ | 1 |
| 5 | Quy trình bôi trơn hệ thống | bộ | 1 |
5. Các thông số kỹ thuật (tùy chọn):
|
Mẫu số Các thông số kỹ thuật |
650 | 750 | 850 |
| Vật liệu | Thép cacbon & thép hợp kim thấp | Thép cacbon & thép hợp kim thấp | Thép cacbon & thép hợp kim thấp |
| Độ dày vật liệu (mm) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Chiều rộng vật liệu (mm) | 400-500 | 500-650 | 600-750 |
| Độ dày đầu ra (mm) | 0,18-0,5 | 0,18-0,5 | 0,18-0,5 |
| Lực lăn (KN) | 5500 | 6500 | 7500 |
| Kích thước con lăn dự phòng (mm) | Φ550 × 600 | Φ650 × 700 | Φ750 × 820 |
| Kích thước con lăn giữa (mm) | / | / | Φ300 / Φ280 × 820 |
| Kích thước con lăn làm việc (mm) | Φ185 / Φ165 × 650 | Φ205 / Φ190 × 750 | Φ230 / Φ205 × 850 |
| Chế độ ổ đĩa | Bằng con lăn làm việc | Bằng con lăn làm việc | Bằng con lăn làm việc |
| Động cơ chính | Động cơ DC | Động cơ DC | Động cơ DC |
| Hộp giảm tốc | Hộp số kết hợp | Hộp số kết hợp | Hộp số kết hợp |
| Uncoiler (kích thước tùy chọn) | Φ508 / Φ610 × 650 | Φ508 / Φ610 × 750 | Φ610 × 850 |
| Bộ thu hồi (kích thước tùy chọn) | Φ508 × 650 | Φ508 × 750 | Φ508 × 850 |
| Tốc độ lăn (m / phút) | 180-480 | 240-600 | 240-600 |
| Căng thẳng mở (KN) | 30 | 35 | 45 |
| Căng thẳng hồi phục (KN) | 10-70 | 10-80 | 10-90 |
| Phương pháp vặn vít | Cơ khí / thủy lực AGC | Cơ khí / thủy lực AGC | Cơ khí / thủy lực AGC |
Lưu ý: Các thông số trên chỉ mang tính chất tham khảo, nó có thể được sản xuất theo yêu cầu của khách hàng.
6. Bao bì
Máy sẽ được cố định bên trong thùng chứa bằng dây thép và đặc Dây đeo PET, để đảm bảo tất cả các bộ phận sẽ không di chuyển trong quá trình vận chuyển và tránh bất kỳ loại hư hỏng nào của máy và thùng chứa.
7. Thời hạn bảo hành: 12 tháng (không bao gồm các bộ phận dễ hỏng)
số 8. Dịch vụ và tính năng của chúng tôi:
8.1 Thiết kế: Chúng tôi có một đội ngũ kỹ thuật trưởng thành với kinh nghiệm phong phú để phát triển và tháo lắp các loại máy theo nhu cầu và yêu cầu của khách hàng.
8.2 Đây là một thiết bị rất hoàn hảo và bền.Chúng tôi có hơn 10 năm kinh nghiệm.
8,3 Loại máy này có chất lượng tốt nhất và giá cả tốt nhất.Nó có phép đo chính xác và vận hành dễ dàng.
8,4 Chúng tôi cung cấp hỗ trợ kỹ thuật (cả trước, trong và sau khi bán hàng), sản xuất, lắp đặt, vận hành và dịch vụ bảo trì cho tất cả khách hàng.
8.5 Sản phẩm của chúng tôi đã được xuất khẩu sang nhiều khu vực và giành được danh tiếng cao vì chất lượng cao và giá cả hợp lý.
