Thông tin chi tiết sản phẩm:
|
| Mô tả sản xuất: | Nhà máy cán nguội | Nguyên liệu thô: | Q235, SPCC, SS400, SPHC, v.v. |
|---|---|---|---|
| Độ dày đầu vào: | H≤4,0mm | Chiều rộng: | B≤625mm |
| Độ dày đầu ra: | H≥0,8mm | Max. Tối đa coil weight trọng lượng cuộn dây: | 10t, theo yêu cầu |
| Đường kính cuộn dây đến (bên trong / bên ngoài): | Φ600, Φ750 / 1600mm, theo yêu cầu | Đường kính cuộn dây đầu ra (bên trong / bên ngoài): | Φ600, Φ750 / 1600mm, theo yêu cầu |
| Tối đa áp lực lăn: | 550t | Tốc độ lăn: | V≤150m / phút |
| Độ cao đường lăn: | 850mm | Sự bảo đảm: | Một năm |
| Điểm nổi bật: | Máy cán nguội kim loại 750mm,Máy cán nguội 4hi kim loại,Máy cán nguội 4hi đảo chiều |
||
1. Mô tả sản phẩm

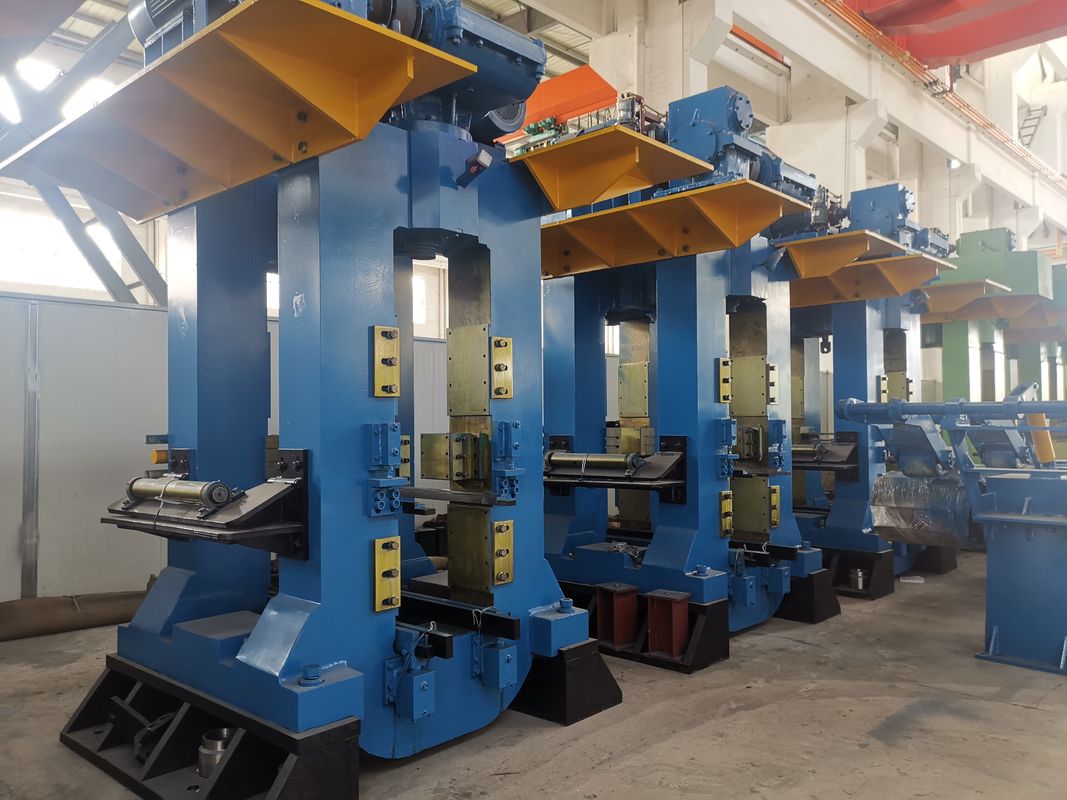

MA 750mm Nhà máy cán nguội bốn cao cho thép cacbon chính xác, thép không gỉ và thép hợp kim thấp
2. Chức năng chính
Máy cán nguội bốn chiều cao MA 750mm được sử dụng để cán có thể đảo ngược của thép cacbon trơn, thép không gỉ và thép hợp kim thấp có độ chính xác cao và hiệu suất cao.
.
3. Quy trình xử lý: (để tham khảo)
Thiết bị xếp (dỡ hàng) → ← trình biên dịch → ← nền tảng quy trình nhà máy cán → ← nhà máy cán chính bốn tầng → ← nền tảng quy trình nhà máy cán → ← trình biên dịch → ← thiết bị xếp (dỡ hàng)
4. Thành phần thiết bị:
4.1 Thiết bị cơ khí:
| Không. | Sự miêu tả | Đơn vị | Số lượng. |
| 1 | Nhà máy cán chính bốn cao | đặt | 1 |
| 2 | Thiết bị vặn vít điện | đặt | 2 |
| 3 | Thiết bị cân bằng thủy lực | đặt | 1 |
| 4 | Trục vạn năng | chiếc | 2 |
| 5 | Khung trục đa năng | đặt | 1 |
| 6 | Giá thay đổi con lăn làm việc | đặt | 1 |
| 7 | Thiết bị thay đổi con lăn thủy lực của con lăn dự phòng | đặt | 1 |
| số 8 | Giá thay đổi con lăn dự phòng | đặt | 1 |
| 9 | Nền tảng quy trình nhà máy phía trước / phía sau | đặt | 2 |
| 10 | Bộ thu hồi mở rộng thủy lực | đặt | 2 |
| 11 | Xả xe cuộn | đặt | 2 |
| 12 | Bu lông gốc | đặt | 1 |
4.2 Động cơ điện, điều khiển điện:
| Không. | Sự miêu tả | Đơn vị | Số lượng. |
| 1 | Động cơ chính | đặt | 1 |
| 2 | Động cơ thu hồi | đặt | 2 |
| 3 | Động cơ trục vít | đặt | 2 |
| 4 | Kiểm soát điện | đặt | 1 |
4.3 Thiết bị chất lỏng:
| Không. | Sự miêu tả | Đơn vị | Số lượng. |
| 1 | Hệ thống thủy lực chung (bao gồm giá đỡ van) | đặt | 1 |
| 2 | Trạm thủy lực uốn con lăn (bao gồm giá đỡ van) | đặt | 1 |
| 3 | Trạm bôi trơn dầu mỏng | đặt | 1 |
| 4 | Hệ thống bôi trơn dầu khí | đặt | 1 |
| 5 | Quy trình bôi trơn hệ thống | đặt | 1 |
5. Các thông số kỹ thuật (tùy chọn):
|
Mẫu số Các thông số kỹ thuật |
650 | 750 | 850 |
| Vật chất | Thép cacbon & thép hợp kim thấp | Thép cacbon & thép hợp kim thấp | Thép cacbon & thép hợp kim thấp |
| Độ dày vật liệu (mm) | 2.0-3.0 | 2.0-3.0 | 2.0-3.0 |
| Chiều rộng vật liệu (mm) | 400-500 | 500-650 | 600-750 |
| Độ dày đầu ra (mm) | 0,18-0,5 | 0,18-0,5 | 0,18-0,5 |
| Lực lăn (KN) | 5500 | 6500 | 7500 |
| Kích thước con lăn dự phòng (mm) | Φ550 × 600 | Φ650 × 700 | Φ750 × 820 |
| Kích thước con lăn giữa (mm) | / | / | Φ300 / Φ280 × 820 |
| Kích thước con lăn làm việc (mm) | Φ185 / Φ165 × 650 | Φ205 / Φ190 × 750 | Φ230 / Φ205 × 850 |
| Chế độ ổ đĩa | Bằng con lăn làm việc | Bằng con lăn làm việc | Bằng con lăn làm việc |
| Động cơ chính | Động cơ DC | Động cơ DC | Động cơ DC |
| Hộp giảm tốc | Hộp số kết hợp | Hộp số kết hợp | Hộp số kết hợp |
| Uncoiler (kích thước tùy chọn) | Φ508 / Φ610 × 650 | Φ508 / Φ610 × 750 | Φ610 × 850 |
| Bộ thu hồi (kích thước tùy chọn) | Φ508 × 650 | Φ508 × 750 | Φ508 × 850 |
| Tốc độ lăn (m / phút) | 180-480 | 240-600 | 240-600 |
| Căng thẳng mở (KN) | 30 | 35 | 45 |
| Căng thẳng hồi phục (KN) | 10-70 | 10-80 | 10-90 |
| Phương pháp vặn vít | Cơ khí / thủy lực AGC | Cơ khí / thủy lực AGC | Cơ khí / thủy lực AGC |
Lưu ý: Các thông số trên chỉ mang tính chất tham khảo, nó có thể được sản xuất theo yêu cầu của khách hàng.
6. Bao bì
Máy sẽ được cố định bên trong thùng chứa bằng dây thép và đặcDây đeo PET, để đảm bảo tất cả các bộ phận sẽ không di chuyển trong quá trình vận chuyển và tránh bất kỳ loại hư hỏng nào của máy và thùng chứa.
7. Thời hạn bảo hành: 12 tháng (không bao gồm các bộ phận dễ hỏng)
số 8. Dịch vụ và tính năng của chúng tôi:
8.1 Thiết kế:Chúng tôi có một đội ngũ kỹ thuật trưởng thành với kinh nghiệm phong phú để phát triển và tháo lắp các loại máy theo nhu cầu và yêu cầu của khách hàng.
8.2Đây là một thiết bị rất hoàn hảo và bền.Chúng tôi có hơn 10 năm kinh nghiệm.
8,3Loại máy này có chất lượng tốt nhất và giá cả tốt nhất.Nó có phép đo chính xác và vận hành dễ dàng.
8,4Chúng tôi cung cấp hỗ trợ kỹ thuật (cả trước, trong và sau khi bán hàng), sản xuất, lắp đặt, vận hành và dịch vụ bảo trì cho tất cả khách hàng.
8.5 Sản phẩm của chúng tôi đã được xuất khẩu sang nhiều khu vực và giành được danh tiếng cao vì chất lượng cao và giá cả hợp lý.
