Máy nghiền ống hàn tần số cao 80m / phút 0,8-3,0mm

1. Sản phẩm Sự miêu tả:

MA 50 Máy hàn ống cao tần Độ dày ống thép cacbon tối thiểu 0,8 Tối đa 3,0mm, cán nguội, cán nóng sơ bộ

2. Giới thiệu:

Cái này Máy nghiền ống hàn cao tần MA 50 là thiết bị chuyên dụng để sản xuất ống hàn đường thẳng tần số cao dùng cho ống kết cấu và ống công nghiệp có đường kính Φ20mm ~ Φ63mm và độ dày thành 0,8 ~ 3mm.Thông qua thiết kế tối ưu hóa, lựa chọn vật liệu tốt nhất, chế tạo và cuộn chính xác, toàn bộ dây chuyền có thể đạt được độ chính xác cao và tốc độ cao.Trong phạm vi phù hợp của đường kính ống và độ dày thành ống, tốc độ sản xuất ống có thể được điều chỉnh.

3. Quy trình làm việc:

Làm khô → Tích tụ → Nắn → Tạo hình → Hàn HF → Xả (ngoài) → Làm nguội → Định cỡ → Làm thẳng → Cắt → Xả

4.Cấu hình:

5. Thông số kỹ thuật:

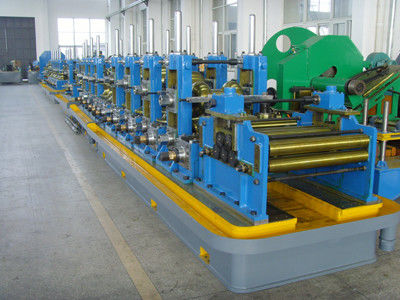

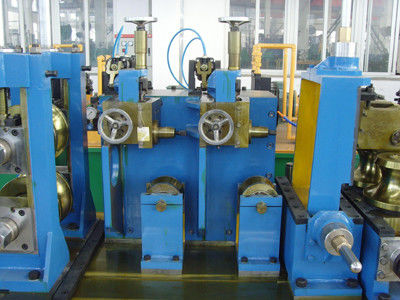

6. Hình ảnh để tham khảo:

7. Thông số kỹ thuật:

• Vật liệu được gia công: thép cacbon, cuộn dây có rãnh sẵn cán nguội, cán nóng.
• Lớp thép: 0,2% carbon
• Loại sản phẩm: Ống tròn, Ống vuông, Ống hình chữ nhật cũng như Phần rỗng
• Đường kính ngoài ống tròn: 15-63mm
• Ống vuông: Tối thiểu 10 x10 Tối đa 50 x 50 mm
• Ống hình chữ nhật: Tối thiểu 10 x 15 Tối đa 40x 60 mm
• Độ dày ống: Tối thiểu 0,5 Tối đa 3,25 mm
• Tốc độ đường tạo hình: Tối đa 100 m / phút (Ống hình vuông và hình chữ nhật được sản xuất ở tốc độ thấp hơn phụ thuộc vào tỷ lệ độ dày cạnh và thành)
• Chiều dài cắt ống: Tối thiểu 4 Tối đa 12 mét
• Độ chính xác chiều dài: ± 3mm
• Động cơ truyền động chính: DC 55kW × 2
• Thành phần dòng:
• Double Mandrel Uncoiler
• Máy cắt và thợ hàn TIG
• Bộ tích lũy dải ngang / Bộ tích lũy lồng
• Phần tạo hình, hàn, làm nguội và định cỡ.
• Máy tính bay cưa cắt.
• Run-Out Roll Table, Kiểm tra bàn thu.
• Máy hàn cảm ứng HF trạng thái rắn: 150 KW, Trạng thái rắn (hoặc 200KW, Loại ống hút chân không).
• Cuộn: Các cuộn được sản xuất theo tiêu chuẩn AISI D3 D2 hoặc E52100
• Tủ điện điều khiển

8. Bao bì

Máy sẽ được cố định bên trong thùng chứa bằng dây thép và dây đeo PET đặc biệt, nhằm đảm bảo tất cả các bộ phận không bị xê dịch trong quá trình vận chuyển và tránh mọi hư hỏng của máy và thùng chứa.

9. Thời hạn bảo hành: 12 tháng (không bao gồm các bộ phận dễ hỏng)

10. Dịch vụ và tính năng của chúng tôi:

10.1 Thiết kế:Chúng tôi có một đội ngũ kỹ thuật trưởng thành với kinh nghiệm phong phú để phát triển và tháo lắp các loại máy theo nhu cầu và yêu cầu của khách hàng.
10,2Đây là một thiết bị rất hoàn hảo và bền.Chúng tôi có hơn 10 năm kinh nghiệm.

10.3Loại máy này có chất lượng tốt nhất và giá cả tốt nhất.Nó có phép đo chính xác và vận hành dễ dàng.

10.4Chúng tôi cung cấp hỗ trợ kỹ thuật (cả trước, trong và sau khi bán hàng), sản xuất, lắp đặt, vận hành và dịch vụ bảo trì cho tất cả khách hàng.
10.5 Sản phẩm của chúng tôi đã được xuất khẩu sang nhiều khu vực và giành được danh tiếng cao vì chất lượng cao và giá cả hợp lý.
